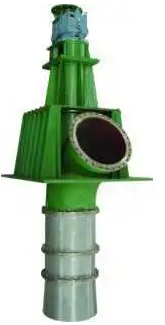

高溫液下泵側面出口

       在工作運行時，高溫液下泵側面出口就是液體從下面的吸入口吸入，從側面的出液管排出,這是常見的高溫液下泵。這種泵由于液下部分出液管與支撐管分開, 體積比較大,不適用于口徑很大, 流量很大的場合, 這種液下泵結構包括電機、上軸下軸和液下泵。上軸采用一個在軸承支架內的軸承和一個在滑動軸承體內的滑動軸承支撐,下軸采用另一個在滑動軸承體內的滑動軸承和一個在泵體內的泵軸承支撐。泵體采用雙蝸殼結構,在泵體的兩側分別設置第一出液管,第二出液管。關于軸襯, 需要有較可靠的沖洗和潤滑系統, 保證泵正常運行。這種結構的高溫液下泵由于旋轉軸部位不承受介質的壓力,因此，對軸封的要求不高。有的高溫液下泵可以只設防塵環即可, 有些場合用臥式泵軸封比較困難的情況下, 采用這種液下泵,解決問題簡直就是易如反掌。
